PC注塑仿玻璃，2019年手機背蓋重點工藝2018-06-29

－－－文章來源于網絡－－－

目前主流的手機非金屬背蓋材質爲玻璃、複合闆及陶瓷，2018年複合闆作爲仿玻璃手機背蓋方案，得益于其相對玻璃的高性價比（18-30元/PCS）、豐富靈活的可定制化外觀、工藝流程較爲簡單，爬坡上量快等優點，被多款終端機型采納，如OPPO A3 、vivo Z1、OPPO realme1、聯想K5 PLAY等，通達、彙誠、威博、阿特斯、仲辰等企業都在複合闆背蓋上受益匪淺。

複合闆之後，注塑透明PC背蓋作爲一種更低成本、高效的制品形态，具備更好的沖擊強度及耐用性，正引起越來越多傳統塑膠廠的關注，有望成爲2019年主流的手機背蓋方案。經了解，比亞迪、東方亮彩、勁勝、聯懋、鑫旺達、通達、惠科等多個廠家正在加速布局注塑透明PC手機背蓋。三菱化學、Sabic等原材料廠家也在驗證PC注塑手機背蓋專用料，可以滿足高硬度、低應力無彩虹紋等要求。目前業界正在開發驗證的普通注塑PC手機背蓋，厚度一般在0.8mm至1.0mm，相比主流的玻璃後蓋（0.50mm/0.55mm）要厚很多，注塑透明PC背蓋的厚度需盡量往0.5mm至0.6mm靠攏，否者将限制其在輕薄機型上的應用。

注塑壓縮成型作爲注塑成型的高級形态，更爲适應薄壁透明光學制品的成型，在光學透鏡、超薄導光闆、薄型汽車裝飾闆等制品上廣泛應用。注塑壓縮成型PC背蓋能在厚度上達成對标玻璃，而不需增加整機厚度或外觀做妥協犧牲，正在被越來越多的廠家導入開發。

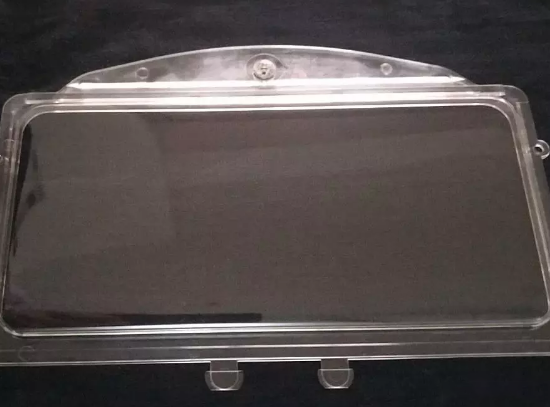

圖 注塑壓縮手機背蓋（來源碧昇）

一、注塑透明PC手機背蓋的裝飾工藝

目前注塑壓縮PC手機背蓋有以下幾種外觀裝飾工藝路線：

1）注塑壓縮+IMR，适合平面或2.5D手機背蓋，缺點是IMR膜材開發周期長，圖案定制自由度小。IMR裝飾膜的UV層隻有幾個微米，長期使用存在UV層被破壞導緻圖案磨損問題。

2）注塑壓縮+IML，适合3D手機背蓋，缺點是IML膜層存在剝離脫落風險，背蓋最外層是PET或PC IML 片材，外觀視覺通透性不夠，高檔感不足。

3）注塑壓縮+硬化+貼膜，缺點在于增加了硬化工序，良率下降，成本提升。然而在突破了加硬及CNC技術瓶頸後，其表面硬度可做到媲美玻璃，且可以複用玻璃/複合闆的後段貼膜裝飾工藝，産業鏈完備，滿足終端外觀要求難度小。小編認爲目前這是可行性最高的解決方案。

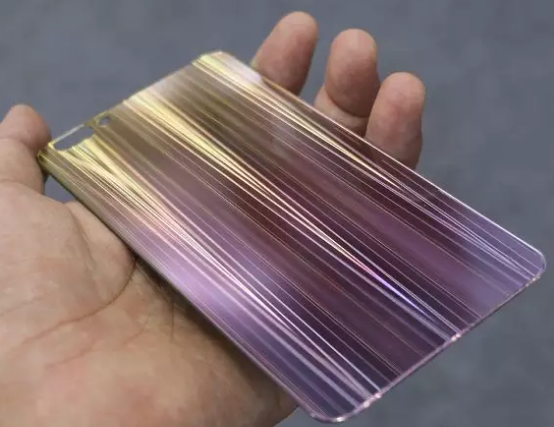

圖 複合闆貼膜外觀效果（攝于捷榮），注塑壓縮PC背蓋可以複用此項工藝圖 PVD裝飾

注塑PC背蓋可以省掉紅色虛線框中的工序，制程極大簡化，成本大幅下降。

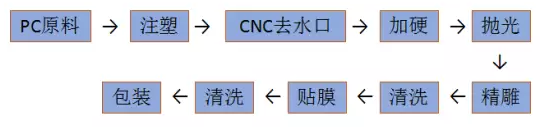

圖 注塑PC背蓋工序

二、注塑壓縮技術介紹

注射壓縮成型是傳統注塑成型的高級形式，結合了射出成型和壓縮成型兩種技術。在射膠填充階段，模具型腔未完全閉合，此時型腔厚度尺寸比制品設定的厚度大，熔膠得以在低壓狀态注入模腔，此後鎖模機構運轉，動模模腔閉合到制品設定厚度，動模型腔整體推動熔體填充整個模腔并完成保壓動作。模腔中建立的壓力均勻分布于産品表面的兩個方向，極大提高産品表面細微部精度，尺寸穩定性以及生産工藝重複性。因注塑壓縮制品取向較小，内應力低，特别适合于厚度小透明度要求高的制品。傳統注塑與注射壓縮成型的區别，如下圖所示：

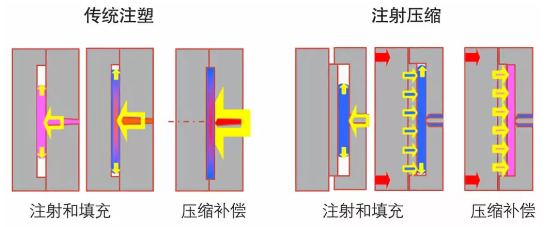

圖 傳統注塑與注塑壓縮工藝（來源網絡）

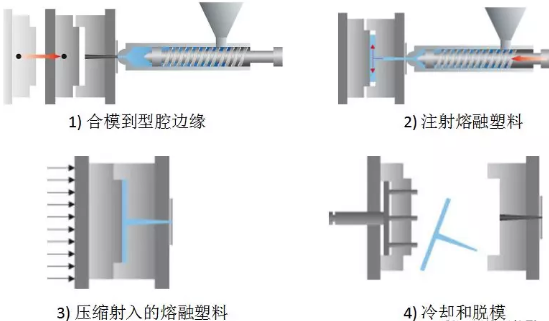

圖 注塑壓塑工藝流程（來源網絡）

傳統注塑在成型大面積薄壁制品（如光學鏡片、異形導光條、裝飾條等）時往往力不從心，導緻的結果往往是設計師的妥協：增加産品厚度，降低産品顔值以滿足普通生産。這樣的結果是普通注塑的不足之處導緻的：

1）普通注塑成型薄壁制品時，必然提高注塑壓力來達到塑膠流程要求，否者填充不滿型腔（短射）。高的注塑壓力，導緻産品内應力大，制品翹曲尺寸超差或靜置後應力開裂變形，不能滿足制品的組裝尺寸精度要求或耐久使用性。

2）如上圖所示，普通注塑的熔膠從狹小的流道系統填充型腔，澆口附近注塑壓力大，容易在澆口附近産生外觀缺陷（尤其是透明PC料），不能滿足光學性能及外觀件制品的要求。

3）透明PC手機背蓋，普通注塑制品表面很大幾率出現彩虹紋，不能滿足外觀要求。而采用不産生彩虹紋原料，又将面對成本劇增的難題。

4）普通注塑的保壓模式存在缺陷，遠離澆口部分的熔膠表面最早凝固，得不到充分保壓，難以複制模具精細的外觀效果，導緻薄壁制品遠離澆口位置外觀并不完美。

三、注射壓縮成型的優缺點

注塑壓縮成型融合了普通注塑及壓合成型的優勢，并在專有機台上實現自動化、高精度重複性生産，在薄壁透明PC手機背蓋成型上具有優勢，其優缺點如下：

優點：

1）需要更小的注塑壓力，降低産品外觀缺陷；

2）由于融體中僅有微小的剪切應力，産品内應力很小，保壓壓力更均勻，提高産品的表面質量，降低彩虹紋；

3）增加産品密度，同時内應力降低，産品的耐化學性能更強，可以使用更高等級的加硬液，把産品的硬度做的更高；

4）需要更小的鎖模力，小機台有機會實現多模穴生産，提高效率；

5）可以用标機改制，減少設備投資；

缺點：

1）相對傳統注塑成型工藝，注射成型過程較爲複雜，相同鎖模力噸位下，設備成本較高；

2）注射壓縮模具較爲複雜，技術要求高；
